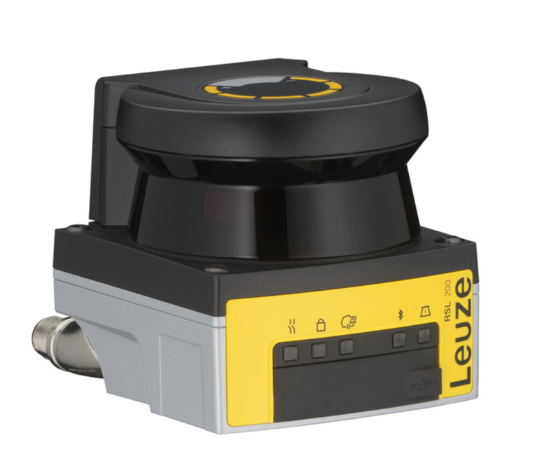

德國LEUZE激光掃描儀RSL235-S/12-M12

系列 RSL 200

應用 固定式危險區域防護

移動危險區域防護

車輛導航

功能 三重區域監控

三重區域轉換

固定選擇一個三重區域

接觸器監控(EDM)

重啟 啟動/重啟聯鎖裝置（RES）

啟動互鎖/自動重啟

自動啟動/重啟

類型 3, IEC/EN 61496

SIL 2, IEC 61508

SILCL 2, IEC/EN 62061

性能等級 (PL) d, EN ISO 13849-1

PFHD 2E-08 每小時

使用壽命 20 年, EN ISO 13849-1

等級 3, EN ISO 13849

分辨率(可調) 50/70 mm

三重區域數量，可切換 32 個

保護功能數量 1 個

*小可見度系數 1.8 %

檢測范圍 0 ... 3 m

每個三重區域的警告區域數量 2 個

檢測范圍 0 ... 15 m

物體大小 150 mm x 150 mm

小可見度系數 20 %

光源 激光

激光,紅外線

波長 905 nm

激光等級 1, IEC/EN 60825-1:2014

傳輸信號波形 脈沖

重復頻率 96 kHz

角度分辨率 0.2 °

角度范圍 275 °

探測范圍 0 ... 25 m, 亮度 > 90%

徑向距離分辨率 2 mm

橫向距離分辨率 0.2 °

系統測量偏差Dmeas - Dreal *小值：-20 mm

典型值：-20 mm

大值：+20 mm

功能 機器接口

類型 接頭

螺紋規格 M12

類型 插頭

材料 金屬

引腳數 12 個引腳

編碼 A-編碼

功能 數據接口

通過 UDP 傳輸測量值（信號強度、距離和過程圖）

類型 接頭

螺紋規格 M12

類型 插座

材料 金屬

引腳數 4 個引腳

編碼 D-編碼

(亮度：1.8% … 反向反射器

測量范圍：0.2 … 25 m)

測量值噪聲 10 mm 1 σ

（亮度：1.8% 反向反射器

測量范圍：0 … 25 m）

激光光斑（高x寬），5 m 63 mm x 8 mm

激光光斑（高x寬），15 m 188 mm x 23 mm

激光光斑（高x寬），25 m 318 mm x 38 mm

保護電路 過壓保護

連接交叉保護

供電電壓 UB 24 V, DC, -30 ... 20 %

*電流消耗(無負荷) 300 mA, （使用1 A電源件）

*功耗 7 W, 適于24 V，+輸出負荷

信號輸出數量，可配置 8 個

安全輸出回路數(OSSD) 2 個

類型 安全開關量輸出 OSSD

*小開關電壓高 22.2 V

*開關電壓低 3 V

電壓類型 DC

*開關電流 85 mA

開關元件 晶體管, PNP

開關元件 晶體管, PNP

響應時間 ≥ 75 ms

類型 藍牙, Ethernet, USB 2.0

功能 保護區域設置和報警區域設置

顯示測量輪廓

診斷

配置/參數化

連接 圓形插頭 M12，4 針，D 編碼

功能 保護區域設置和報警區域設置

診斷

配置/參數化

頻帶 2,400 ... 2,483.5 MHz

發射器的發射效率 * 4.5 dBm (2.82mW)，等級 2

功能 保護區域設置和報警區域設置

診斷

配置/參數化

連接 USB 2.0 C 型插座

傳輸速度，* 12 Mbit/s

電纜長度 ≤ 5m
