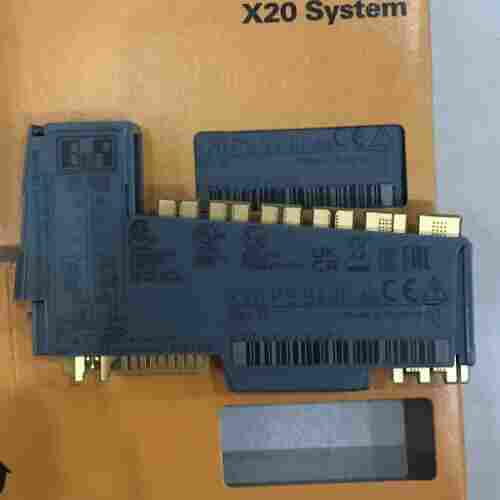

X20PS9400貝加萊輸出模塊使用介質

X20BC8084 POWERLINK總線控制器和X20HB8884模塊配備了集成的鏈路選擇器功能。根據所使用的總線基礎，還有1或2個插槽可供選擇。活動X20HB2886集線器擴展模塊可以在這些插槽中操作。請注意，X20BC8084和X20HB8884的硬件版本必須≥E0。

主動集線器擴展模塊配備了一個集成的2x集線器，并允許冗余布線。這意味著，如果總線控制器或緊湊型鏈路選擇器發生故障，兩個100 Base-FX接口之間的連接將保持完整。以太網連接使用62.5/125μm或50/125μm光纖多模電纜，帶雙工LC連接。模塊和網絡的狀態由LED指示。

接口模塊配備CANopen接口。這使得第三方組件可以集成到B&R系統中，并可以快速輕松地雙向傳輸數據。

電源模塊與X20總線控制器一起使用。它配備了總線控制器、X2X鏈路和內部I/O電源的饋線。

該模塊旨在為較小的X20系統供電。潛在的群體能夠形成。X2X鏈路與X20PS3300或X20PS3310電源模塊的擴展或冗余是不可能的。也不允許用總線發射器擴展X20系統。

使用POWERLINK可以輕松實現具有冗余布線的系統。與環形冗余不同，電纜冗余不需要電纜環路，這有時會有問題。這允許創建所有類型的樹結構。當使用具有鏈路選擇器功能的設備時，數據是通過*質量的網絡線路傳輸。鏈路選擇器功能集成在總線控制器中。

POWERLINK總線控制器X20BC8083、X20BC8084（版本D0或更高）和獨立集線器X20HB8880配備了模塊化集線器擴展。根據所使用的總線基礎，還有1或2個插槽可供選擇。X20HB1881集線器擴展模塊可以在這些插槽中操作。請注意，X20BC8083和X20HB8880的硬件版本必須≥F0

 X20PS9400貝加萊輸出模塊使用介質。
