FAS-3高精度氣壓高度計使用說明
一、產品特點
? 數字式輸出、精度高
? 適應溫度范圍寬、互換性強、年穩定性好
? 體積小、功耗低
? 抗潮濕、抗沖擊、抗震動性能好
二、產品描述
FAS-3氣壓高度計是我司自行研制生產、用于測量海拔高度的氣壓高度計。選用高精度壓力傳感器，采用高性能MCU對檢測數據進行分析、處理、計算，并在全工作溫度范圍（-50℃～+85℃）對檢測信號進行溫度補償，*終得到的高度信號經過RS422/RS232（可選）接口輸出。
三、應用
1、汽車高度測量儀
2、慣性導航系統
3、海拔高度測量儀器
四、技術指標
|
高度量程 |
－1000m ～ ＋10000m |
||
|
測 試 高 度 及 誤 差 范 圍 |
高度(m) |
氣壓值(hpa) |
高度誤差(m) |
|
-1000 |
1139.29 |
±10 |
|
|
-500 |
1074.78 |
±10 |
|
|
0 |
1013.25 |
±10 |
|
|
500 |
954.61 |
±10 |
|
|
1000 |
898.75 |
±10 |
|
|
2000 |
795.01 |
±10 |
|
|
3000 |
701.21 |
±10 |
|
|
4000 |
616.6 |
±15 |
|
|
5000 |
540.48 |
±20 |
|
|
8000 |
356.52 |
±25 |
|
|
10000 |
265 |
±30 |
|
|
電 源 |
電壓(v) |
5±0.2V 直流 |
|
|
電流(mA) |
< 15mA |
||
|
接口方式 |
RS422/RS232（可選） |
||
|
工 作 環 境 |
工作溫度(℃) |
-50℃～+85℃ |
|
|
儲存溫度(℃) |
-55℃～+100℃ |
||
|
重量(g) |
＜100 |
||
|

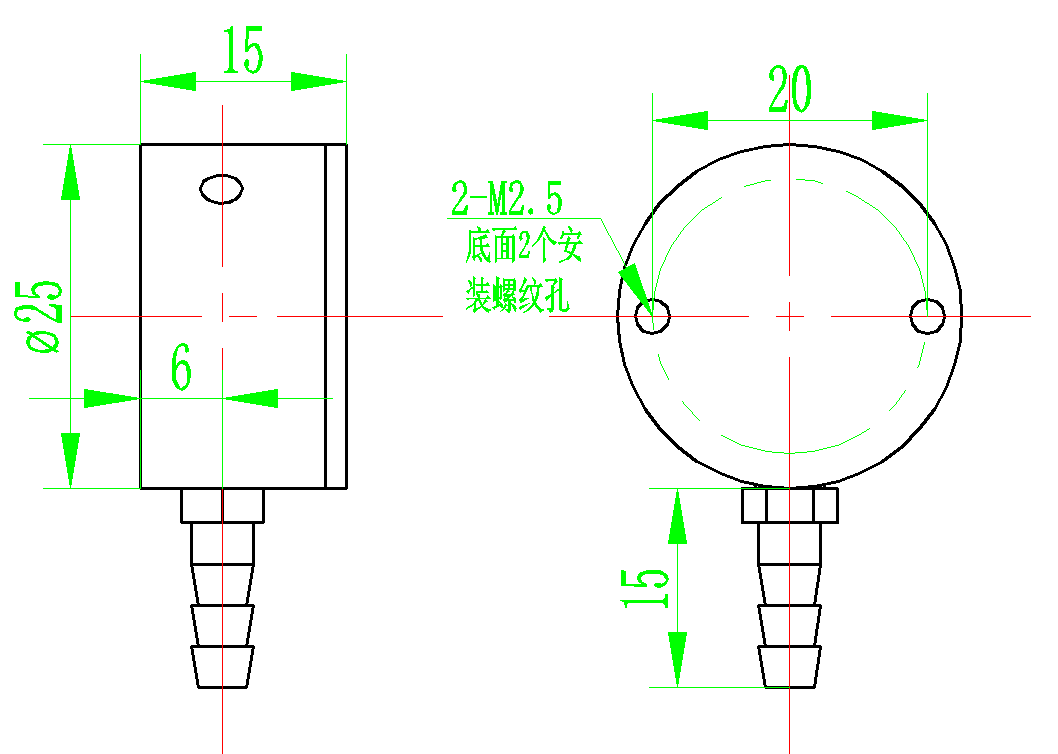

體積(mm3) |
Φ25×17 |
||
五、引線定義（RS232接口）
電源正 — 紅色
電源負 — 黑色
RS232_TX — 綠色
RS232_GND — 白色 （注：RS232_GND與電源負在產品內部短接）
六、輸出格式
波特率：57600（可選定），1位起始位、8位數據位、1位停止位，無奇偶校驗位。
輸出刷新率：25Hz。通電后產品自動輸出數據，無須外部指令。其他推薦產品
